ELRS / TBS Crossfire
長距離モジュールを送信機から設定
ELRS、TBS Crossfireなどの長距離モジュールに対応します。プロトコル、ボーレート、データレート、テレメトリーレート、送信出力、Wi-FiモードなどをT12Dから設定できます。

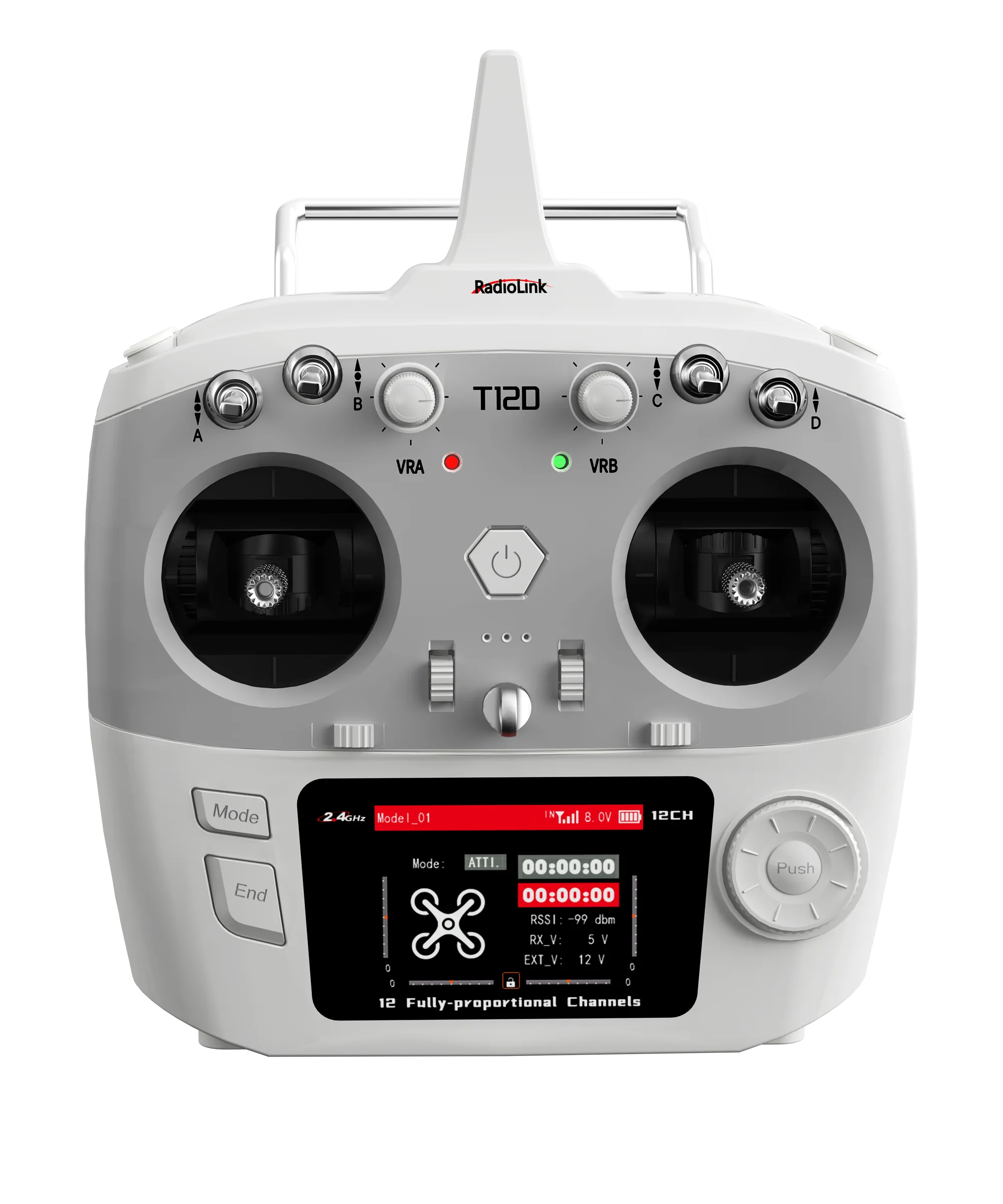

Radiolink
T12D
12フルプロポーショナルチャンネル送信機
航空機、車両、ボート、ロボットに対応し、長距離モジュールと組み合わせられる送信機です。
各数値は、障害物のない良好な条件の閉鎖環境で行ったRadiolinkの試験値です。実際の結果は環境、使用方法、ファームウェアにより異なります。
Product features
T12Dの特長

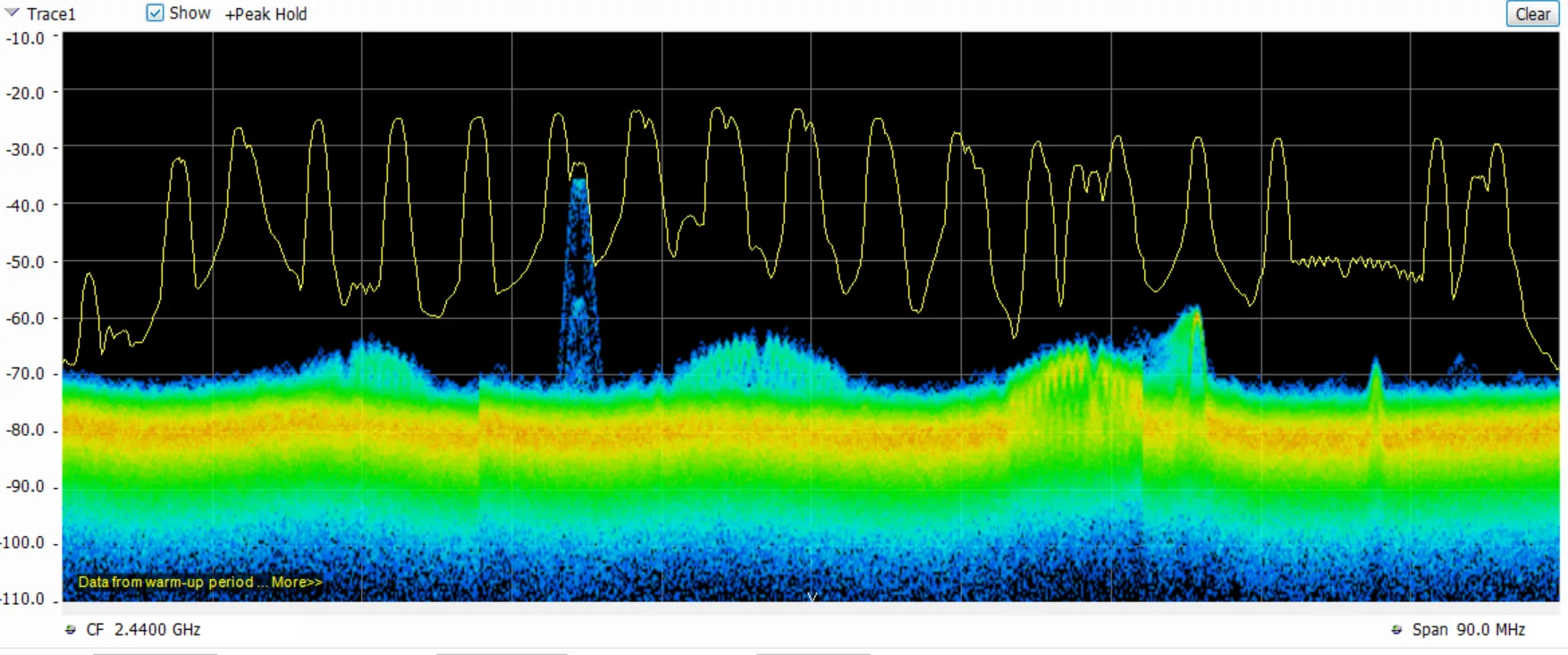

FHSS・67チャンネル
耐干渉性を重視した通信方式
2.4GHz帯で67チャンネルの疑似ランダム周波数ホッピングを使用します。Radiolinkの公式試験値では、受信機により地上距離は400〜1100m、空中距離は最大4000mです。
12フルプロポーショナルチャンネル
各チャンネルを比例制御
12チャンネルをフルプロポーショナルで操作します。ヘリコプター、固定翼、グライダー、マルチローター、レーシングドローン、建設車両、ボート、ロボット、芝刈り機などに対応します。
フルモデル対応
航空・地上・水上モデルを1台で管理
50グループのモデルデータと16グループのサブIDを保存します。モデルタイプごとの設定と飛行モード表示を備えています。
FreeRTOS + LVGL
応答性を重視したユーザーインターフェース
FreeRTOSとLVGL GUIを採用し、2.8インチ、320×240ピクセル、16-bitカラー画面で設定を表示します。

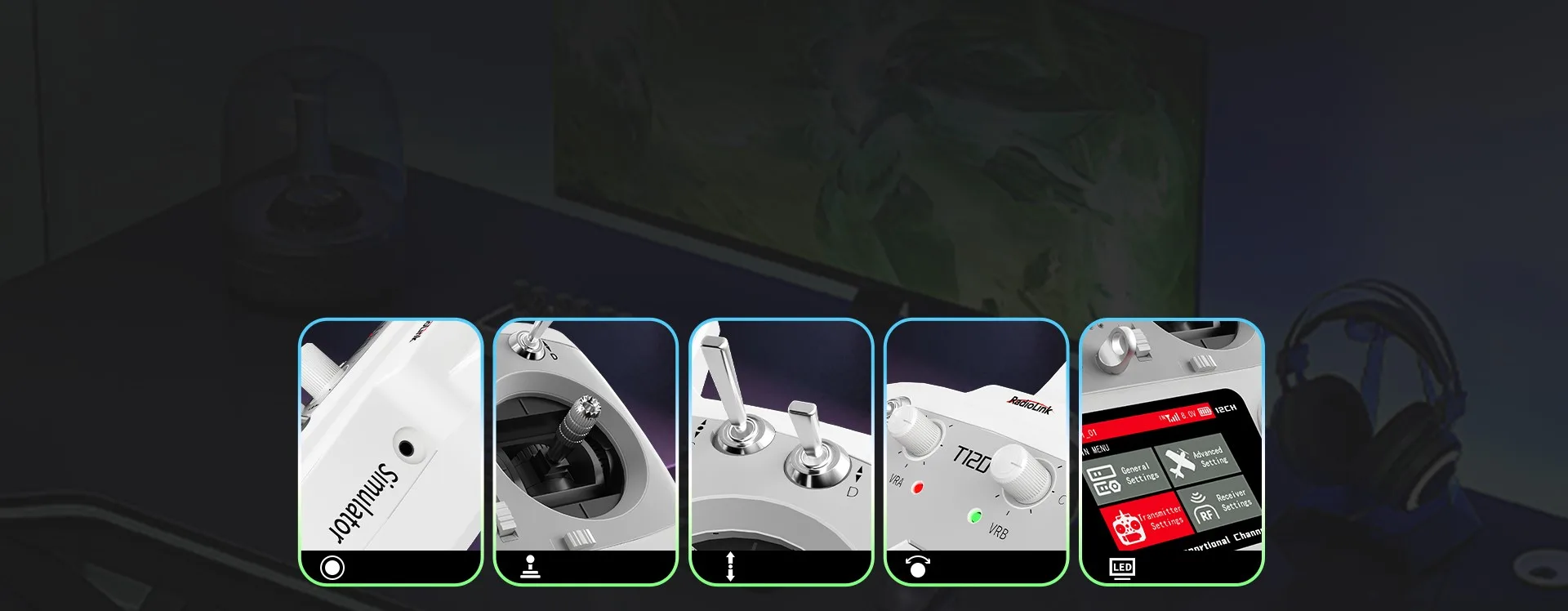

ベアリングジンバルと操作部
スイッチ、ダイヤル、スライダーを装備
3ポジションスイッチ3個、2ポジションスイッチ1個、ダイヤル2個、スライダー2個を搭載します。JRスタイルのモジュールベイへ長距離モジュールを装着できます。
シミュレーター / トレーナー
練習と教習に対応
Type-C端子を使用するシミュレーター機能と、有線・無線のトレーナー機能を備えています。
テレメトリー
飛行制御情報、RSSI、電圧を表示
対応する受信機・フライトコントローラーとの組み合わせで、飛行制御情報、RSSI、送信機電圧、受信機電圧、モデル用バッテリー電圧を表示します。RSSIはFPVモニターへの出力にも対応します。
多言語
日本語を含む複数言語に対応
中国語、英語、ドイツ語、フランス語、ロシア語、日本語、スペイン語、韓国語、タイ語、ポーランド語などを選択できます。音声案内も複数言語でカスタマイズできます。
プログラマブルミックス
12チャンネルの高度な設定を連携
12チャンネルを任意の高度な設定へ割り当てられます。複数のミックス制御を連鎖させ、1つのスイッチで複数チャンネルを操作できます。

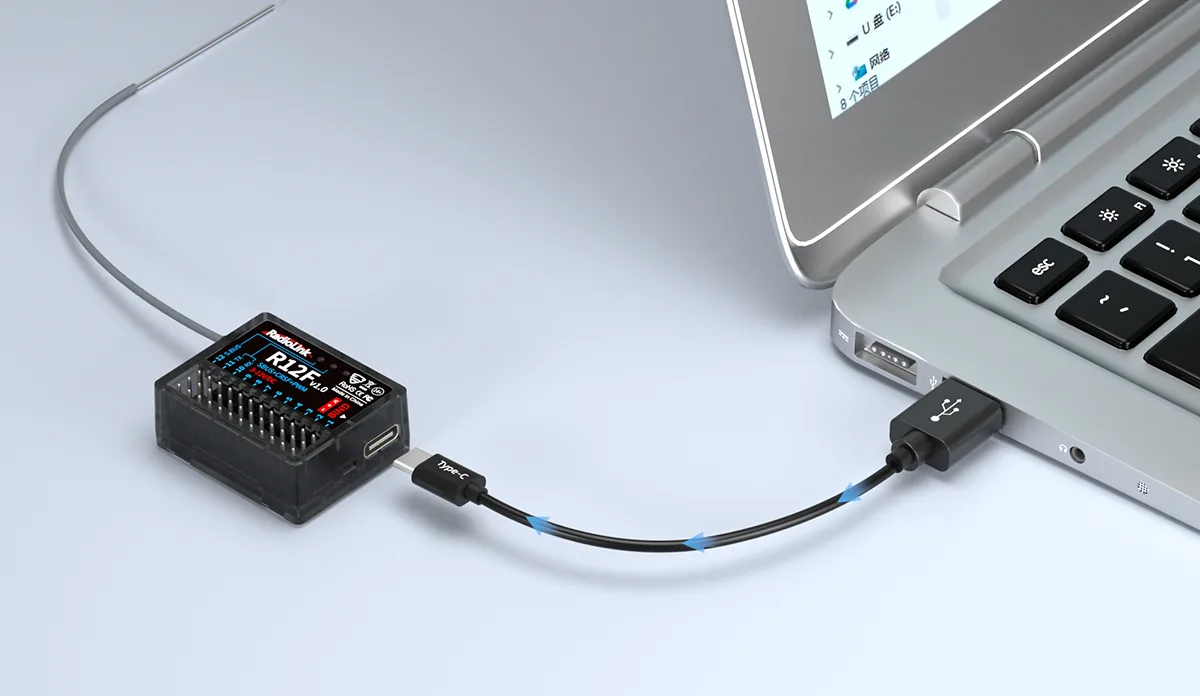

付属R12F受信機
12チャンネル・オンライン更新対応
付属R12Fは12チャンネル、SBUS・CRSF・PWM出力に対応します。Type-CケーブルでPCへ接続し、追加機器なしでオンライン更新できます。

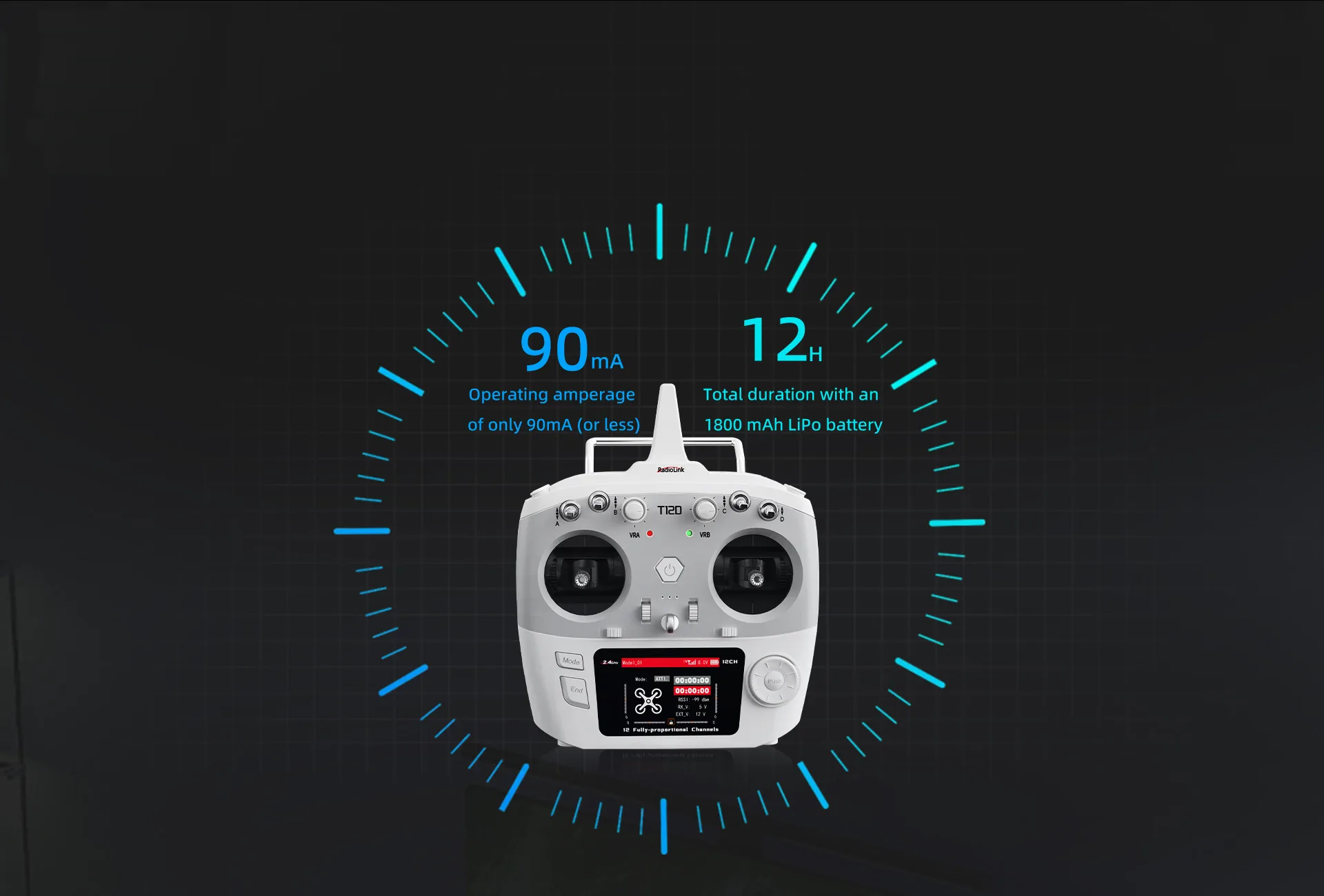

7.4〜18V
複数の電源方式と逆接保護
18650リチウム電池2本、2S〜4S LiPo、単3形乾電池8本に対応します。外部高周波モジュール使用時は最大3S LiPoです。SMPSにより100mA（±10mA）@8.4Vで動作し、1800mAh LiPo使用時は最大12時間と案内されています。Type-C端子は送信機の充電には使用できません。

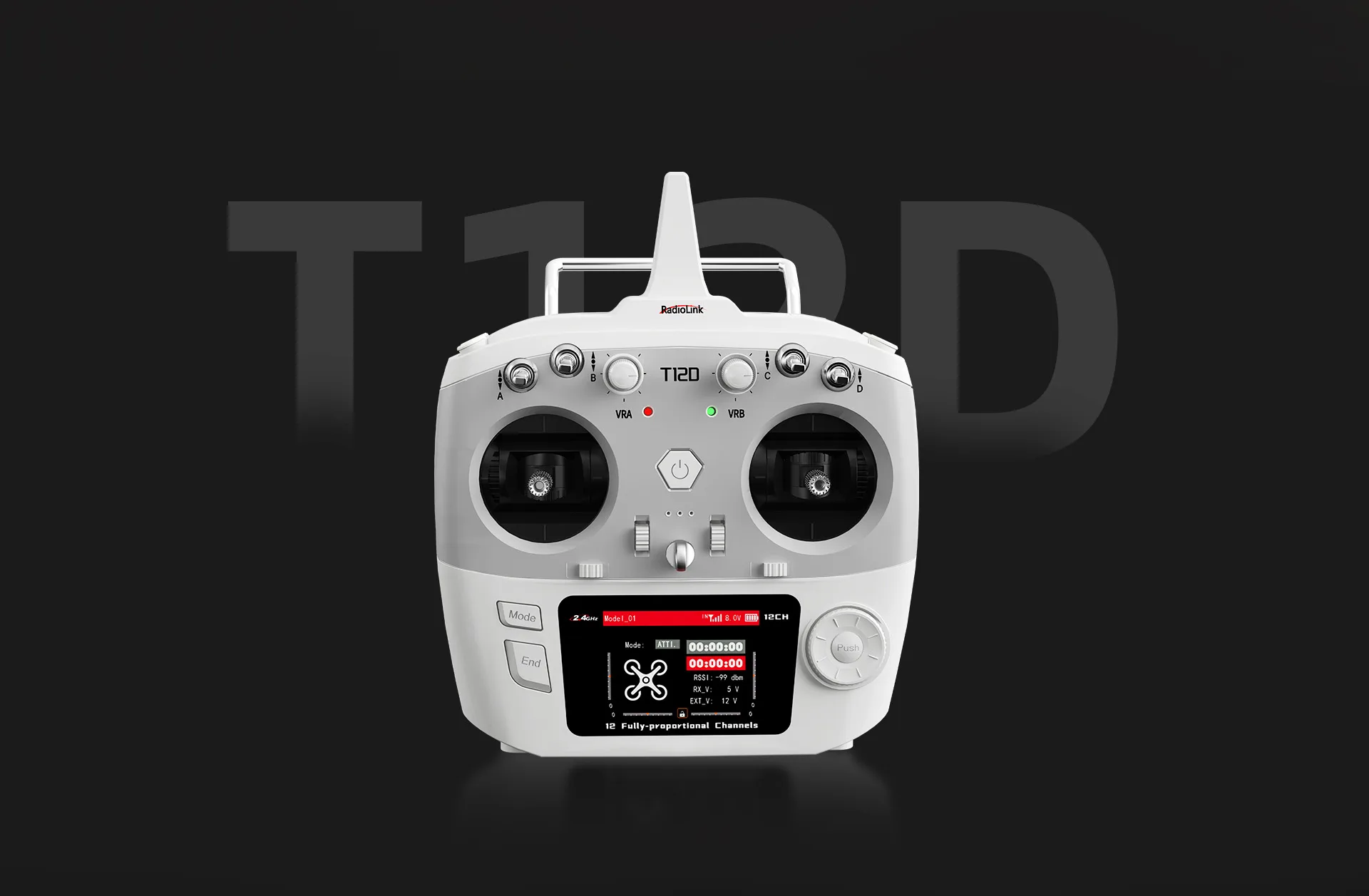

受信機別の地上・空中通信距離
障害物のない良好な条件でのRadiolink試験値です。
| 受信機 | 地上距離 | 空中距離 |
|---|---|---|
| R12F | 600m | 4000m |
| R16F | 600m | 4000m |
| R16SM | — | 3000m |
| R8FG | 600m | — |
| R8FGH | 600m | — |
| R8EF | 500m | 2000m |
| R8XM | 1100m | 4000m |
| R8FM | 500m | 2000m |
| R8SM | — | 2000m |
| R7FG | 600m | — |
| R6FG / R6F / R4FGM | 400m | — |
仕様
- 寸法
- 174.3×206.9×106.9mm
- 重量
- 536g
- チャンネル
- 12フルプロポーショナルチャンネル
- 周波数帯
- 2.4GHz（2400–2483.5MHz）
- スペクトラム拡散
- FHSS・67チャンネル
- 応答速度
- 3ms / 4ms / 14ms
- PWM分解能
- 4096、0.25μs
- 送信出力
- 100mW未満
- 動作電圧
- 7.4–18V
- Type-C
- 5V・500mA入力 / 4.6–5V・最大1A出力
- 動作電流
- 100mA±10mA@8.4V
- 画面
- 2.8インチ・320×240・16-bitカラー
- モデルメモリー
- 50グループ
- サブID
- 16グループ
- 動作温度
- -30〜85℃
- R12F寸法 / 重量
- 35.6×25×13.6mm / 11.8g
- R12F出力 / 動作電圧
- SBUS + CRSF + PWM / 3–12V
- R12F地上距離
- 地上最大600m / 空中最大4000m（メーカー試験条件）
対応するRadiolink受信機
R12F / R16F / R16SM / R8FG / R8FGH / R8EF / R8FM / R8SM / R8XM / R7FG / R6FG / R6F / R4FGM
公式ページ間で表記差がある受信機は、この一覧から除外して確認中です。
パッケージ内容
- T12D送信機×1
- R12F受信機×1
- バッテリー接続延長ケーブル（バランスポート）×1
- Type-Cケーブル（更新用）×1
- フック・スプリング×1
- 取扱説明書×1
- 梱包箱×1
証明書
- CE / RoHS / FCC / MIC / ISED / SRRC—Radiolink公式証明書ページ（Radiolink公式・外部サイト） ↗
Firmware
T12D Firmware V2.0.2
公式ファームウェアページのLatest Firmware。ページ掲載日と配布ファイル日付の差は確認対象です。
Radiolink公式Firmwareページ ↗チュートリアル
FAQ
T12Dで受信機とバインドできない場合は？
最新ファームウェアを使用し、Receiver Settings → RF SETTINGでMODULE SELECTIONをInternalに設定します。さらに受信機に対応するプロトコルを選択してください。R7FG、R8EFなどはFHSS V1を使用します。

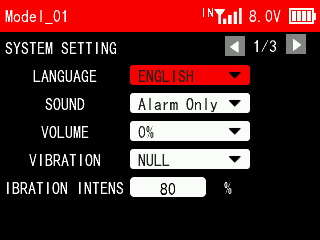

表示言語を変更するには？
MODEボタンを長押ししてMAIN MENUを開き、Transmitter Settings → SYSTEM SETTING → LANGUAGEで言語を選択します。
T12Dを16チャンネルへ拡張できますか？
できません。T12DとT16Dはメインボードとチップが異なり、T16DのファームウェアをT12Dへ書き込むこともできません。
Type-C端子でT12Dを充電できますか？
できません。T12DのType-C端子はファームウェア更新とデータ通信に使用します。
VRノブが反応しない場合は？
Radiolink公式の校正手順に従って、送信機のスティックとVRノブを校正してください。
R12Fのファームウェアを更新するには？
R12Fをデータ通信対応のType-CケーブルでPCへ接続し、Radiolink公式の更新手順に従います。
