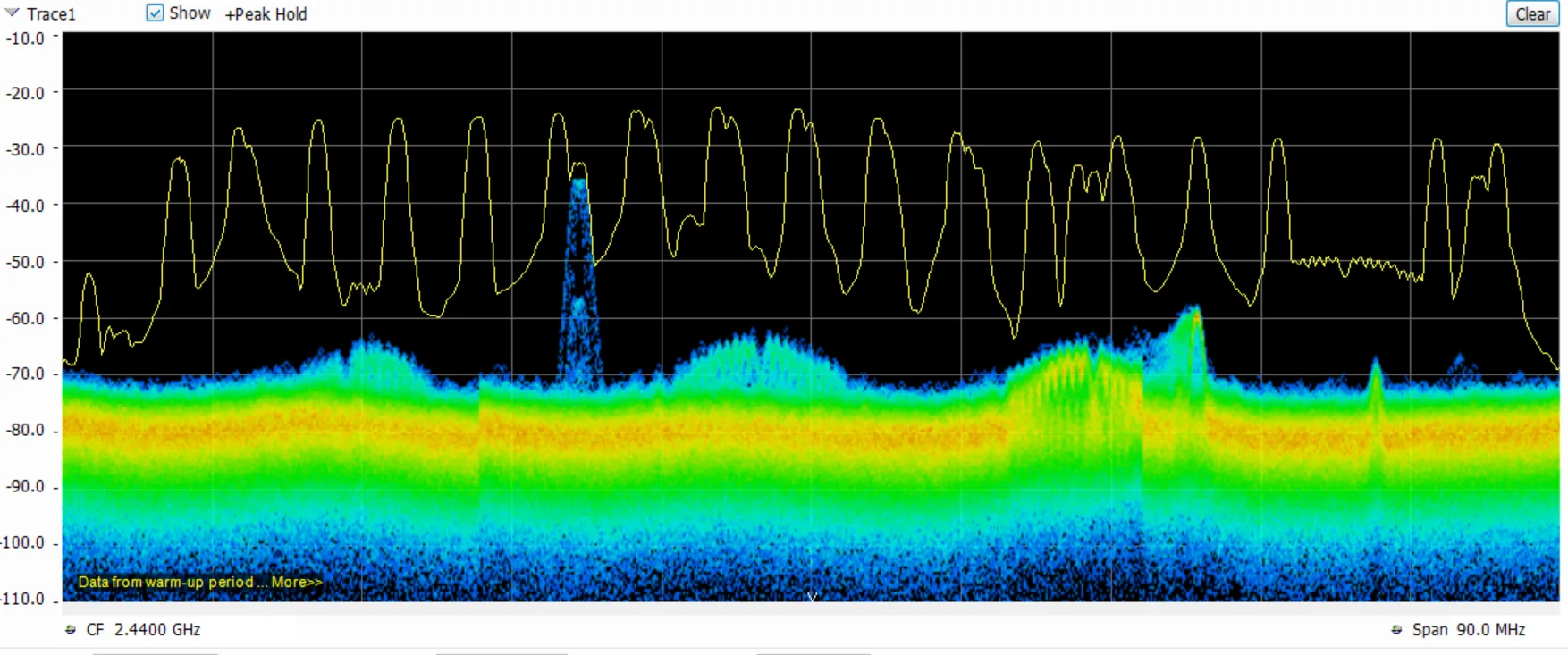

FHSS・67チャンネル
地上最大600 m・空中最大4000 m
2.4 GHz帯で67チャンネルの疑似ランダム周波数ホッピングを使用します。Radiolinkの試験条件では、地上最大600 m、空中最大4000 mです。

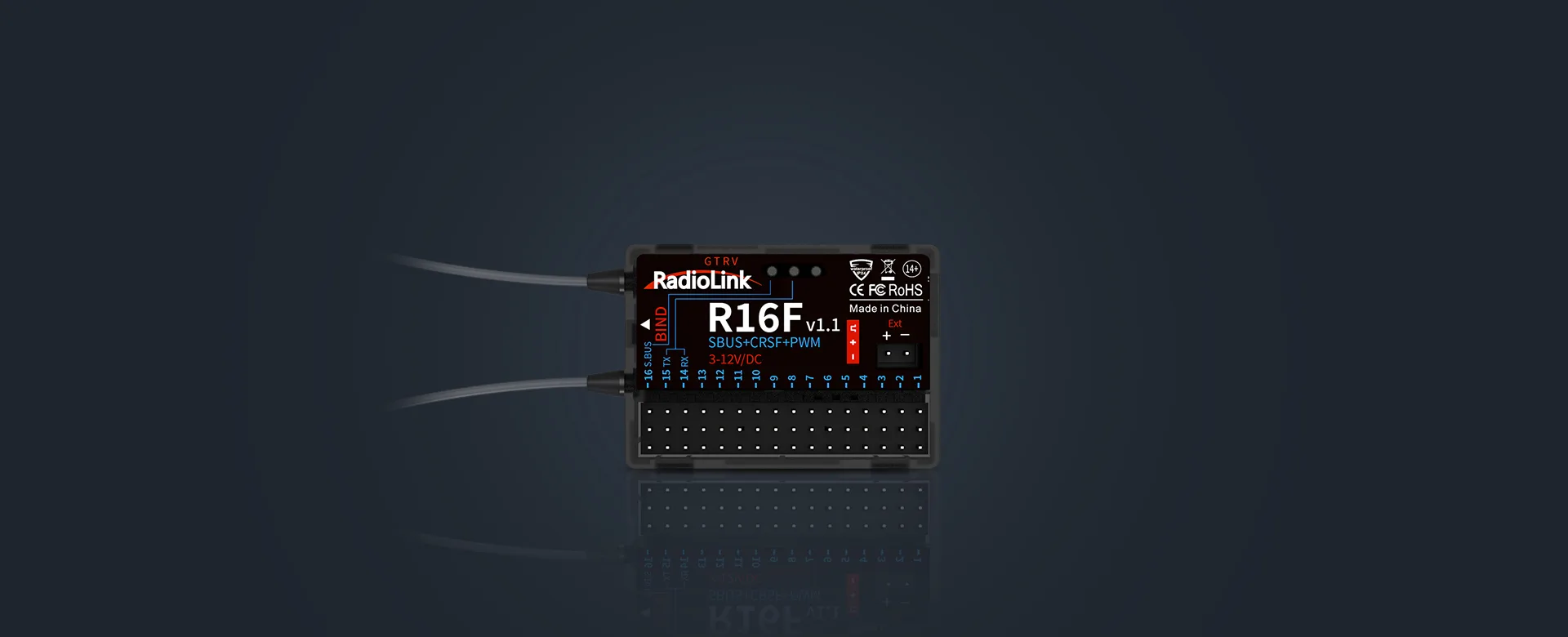

Radiolink
R16F
16チャンネル・内蔵テレメトリー受信機
PWM、SBUS、CRSFの出力モードとType-C更新に対応します。
通信距離は障害物のない良好な条件でのRadiolink試験値です。実際の距離は環境により異なります。
Product features
R16Fの特長
Firmware V1.7以降
Type-C接続のシミュレーター機能
受信機をType-CケーブルでPCへ接続し、追加のシミュレーター用アダプターなしで使用できます。TRYP FPV、AeroFly、RealFlight、Liftoffなどに対応します。

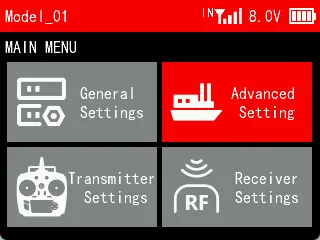

内蔵テレメトリー機能
RSSI、電圧、位置情報を送信機へ表示
RSSI、受信機電圧、モデル用バッテリー電圧を表示します。対応するフライトコントローラーまたはベイトボートモードでは、緯度、経度、距離、方位、GPS衛星数も送信できます。

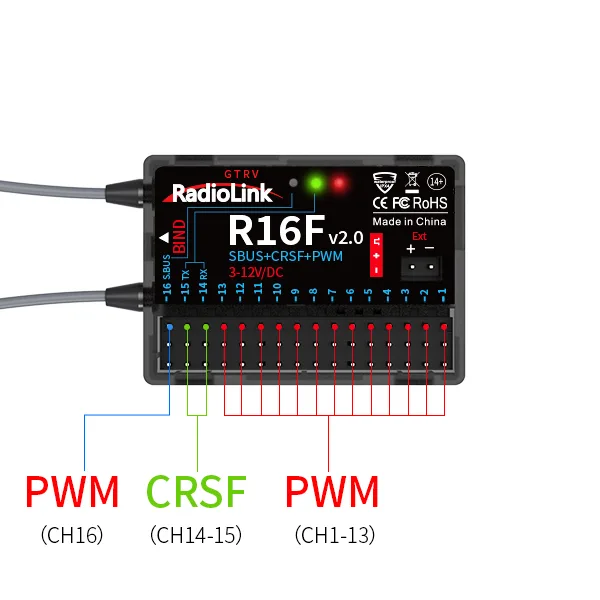

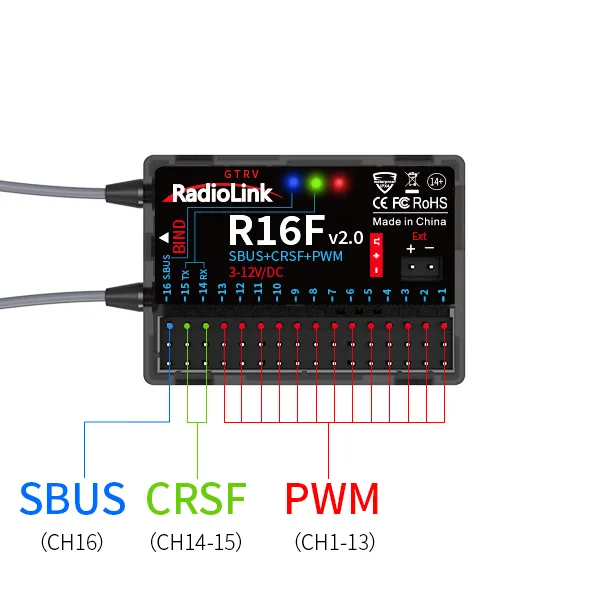

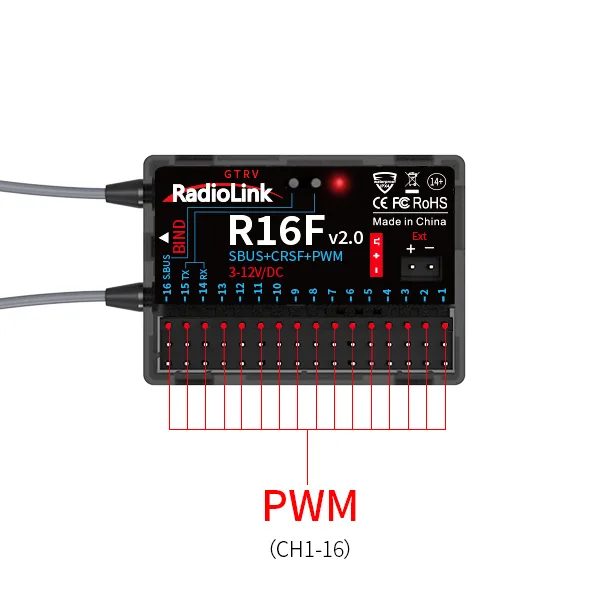

4つの動作モード
PWM、SBUS、CRSFを用途に合わせて出力
16チャンネルPWM、SBUS、CRSF、およびPWMとシリアル信号を組み合わせる4つの動作モードを備えています。モードはID SETボタンで切り替えます。

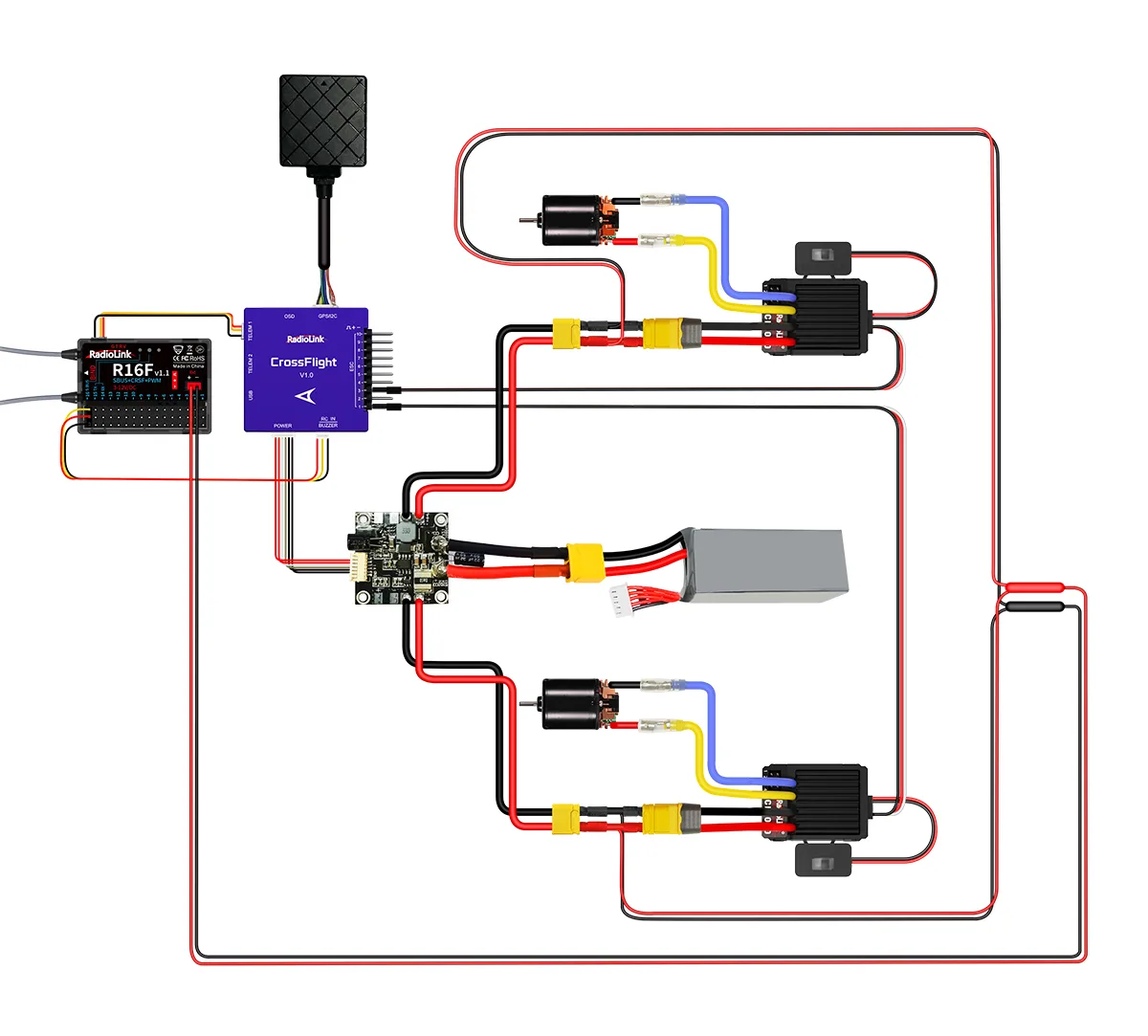

3〜12 V・逆接保護
高電圧サーボへ直接給電
3〜12 Vで動作し、高電圧サーボに対応します。電源のプラスとマイナスを逆に接続した場合に受信機を保護する逆接保護を備えています。

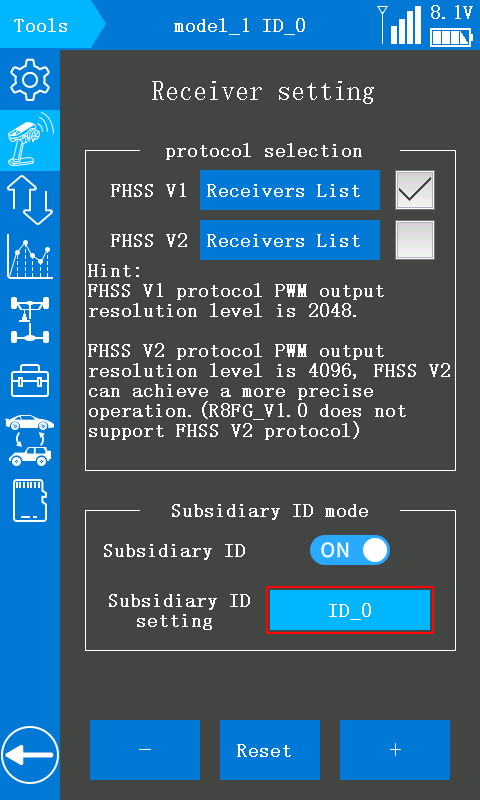

サブID
複数モデルを個別にバインド
送信機のサブIDを利用して、複数のモデルを個別に識別できます。選択中のモデルに対応する受信機だけが動作します。
幅広いモデルに対応
航空・地上・水上モデルで使用
固定翼、グライダー、ヘリコプター、マルチローター、RCカー、ボート、ロボットなどに使用できます。

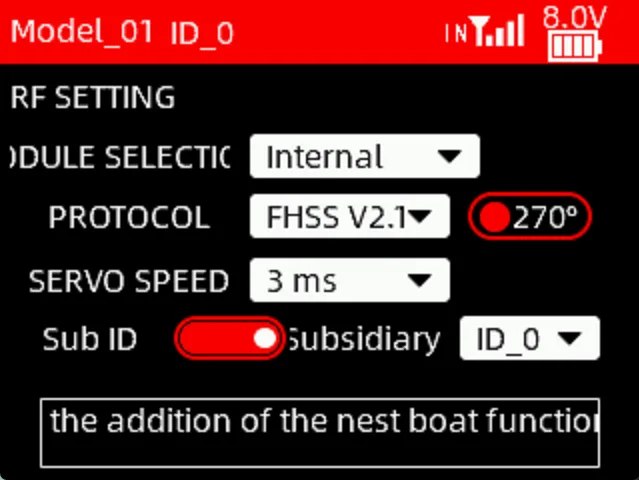

270°サーボ
広角サーボの動作範囲に対応
通常の180°サーボに加え、270°サーボを使用できます。

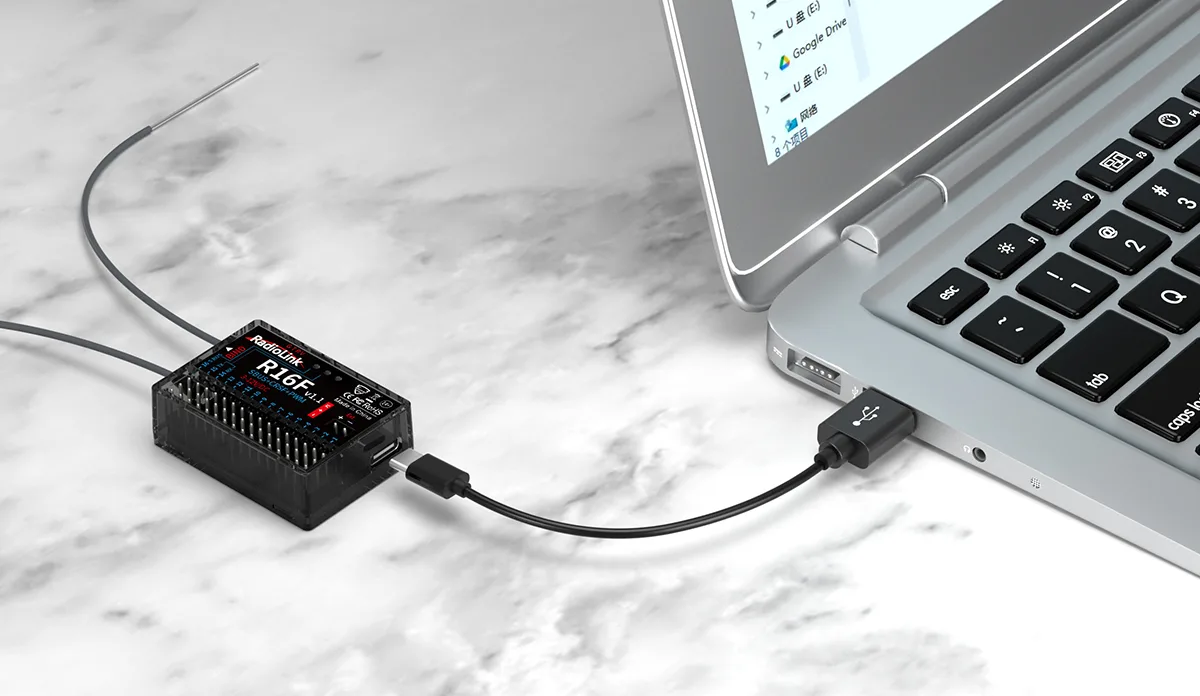

Type-Cオンライン更新
追加機器なしでFirmwareを更新
データ通信対応のType-CケーブルでPCへ接続し、Radiolink公式の更新ツールからFirmwareを更新できます。
仕様
- 寸法
- 45×32×15 mm
- 重量
- 17 g
- アンテナ長
- 205 mm
- チャンネル
- 16チャンネル
- 動作電圧
- 3〜12 V
- 動作電流
- 50±10 mA@5 V
- 信号出力
- SBUS + CRSF + PWM
- 周波数帯
- 2.4 GHz（2400〜2483.5 MHz）
- スペクトラム拡散
- FHSS・67チャンネル
- 分解能
- 4096、0.25 μs
- 空中通信距離
- 最大4000 m（メーカー試験条件）
- EXT電圧入力
- 1S〜14S（3.0〜60 V）
- 応答速度
- 3 ms / 4 ms / 14 ms
- 防滴等級
- IPX4
- 動作温度
- -30〜85℃
対応するRadiolink送信機
RC8P / T16D / T12D / T8FB / T8S / RC8X / RC6GS V3 / V2 / RC4GS V3 / V2 / RC6GS / RC4GS
公式商品本文と仕様ページでRC8Pの掲載有無に差があるため、対応条件を確認中です。
パッケージ内容
- R16F受信機×1
- モデル用バッテリー電圧接続ケーブル×1
- 接続ケーブル×3
- 収納袋×1
Firmware
R16F Firmware V2.3
公式ページの掲載日と更新履歴の日付に差があるため、配布バージョンのみ表示しています。
Radiolink公式Firmwareページ ↗チュートリアル
FAQ
R16Fはシミュレーターに接続できますか？
Firmware V1.7以降では、データ通信対応のType-CケーブルでPCへ接続して使用できます。
R16Fはどの出力方式に対応しますか？
PWM、SBUS、CRSFに対応し、4つの動作モードを切り替えられます。
モデル用バッテリー電圧は何Vまで測定できますか？
EXT端子から1S〜14S、3.0〜60 Vのモデル用バッテリー電圧を測定できます。
